반도체 산업 바로 알기: 미세공정·수율·밸류체인에서 HBM·HBF까지

반도체 심화편 | 기초편에서 한 단계 더 나아가 기업의 경쟁력을 읽는 두 번째 글

AI 시대 반도체 산업: 웨이퍼·HBM·시스템 반도체

핵심 요약

기초편에서는 반도체의 기본 구조와 DRAM·NAND·HBM, 시스템반도체, 팹리스·파운드리·IDM의 역할을 살펴봤다. 심화편에서는 여기서 한 단계 더 나아가 어떤 기업이 실제로 기술력과 수익성을 확보할 수 있는지를 살펴본다.

반도체 산업은 미세공정 하나만 이해해서는 전체 흐름을 읽기 어렵다. 메모리, 파운드리, 수율, 첨단 패키징, HBM과 HBF가 서로 연결되어 기업의 경쟁력을 결정하기 때문이다. 미세공정 기술을 실제 양산으로 연결하는 수율, 대규모 설비투자를 감당할 수 있는 원가구조, 여러 칩을 하나의 시스템으로 연결하는 첨단 패키징, 고객과의 장기적인 거래관계, 장비·소재를 안정적으로 확보하는 공급망이 함께 작용한다.

AI 시대에는 이러한 연결 능력이 더욱 중요해지고 있다. GPU 성능만 높인다고 AI 시스템 전체의 성능이 올라가는 것은 아니다. HBM이 데이터를 충분히 공급해야 하고, GPU와 HBM을 효율적으로 연결할 첨단 패키징 생산능력도 필요하다.

결국 AI 시대의 반도체 경쟁은 개별 칩의 성능 경쟁에서 시스템 전체의 성능과 생산능력을 확보하는 경쟁으로 확대되고 있다.

들어가며 — 기초편 다음에는 ‘왜 강한가’를 봐야 한다

기초편은 반도체를 처음 접하는 독자가 큰 구조를 이해하는 데 초점을 맞췄다. 반도체가 전기의 흐름을 제어하는 기술이라는 점, 메모리반도체와 시스템반도체의 차이, DRAM과 NAND의 역할, 팹리스와 파운드리의 분업구조를 이해했다면 이제 다음 질문으로 넘어갈 수 있다.

같은 반도체 기업인데 왜 어떤 기업은 높은 수익을 내고, 어떤 기업은 어려움을 겪는가?

같은 3nm나 2nm 공정을 발표했다고 해서 실제 경쟁력이 같은 것은 아니다. 새로운 공정을 개발해도 안정적으로 양산하지 못하면 사업성이 떨어진다. 고객이 요구하는 성능과 품질을 충족하면서 일정 수준 이상의 수율을 확보해야 비로소 경쟁력 있는 기술이 된다.

반도체 산업은 기술집약산업이면서 동시에 자본집약산업이다. 최신 생산라인 하나를 구축하는 데 막대한 투자가 필요하고, 공장을 완공한 뒤에도 공정을 안정화하고 수율을 높이는 데 상당한 시간이 걸린다.

따라서 반도체 기업의 경쟁력을 판단할 때는 기술 수준뿐 아니라 수율, 생산능력, 투자여력, 고객관계까지 함께 봐야 한다.

1. 미세공정 경쟁의 핵심은 ‘nm 숫자’보다 구조와 수율이다

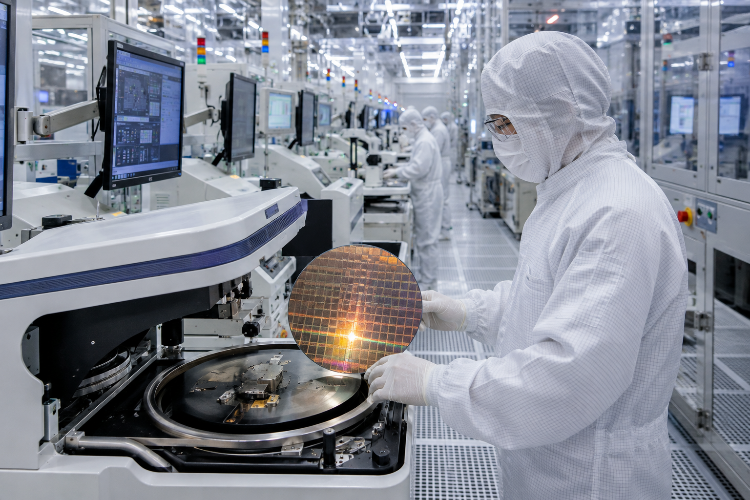

그림 1. 반도체 Fab의 wafer 제조·검사 공정

반도체 산업은 오랫동안 트랜지스터를 더 작게 만들고 같은 면적에 더 많은 소자를 집적하는 방향으로 발전해 왔다. 그러나 공정이 미세해질수록 누설전류와 발열, 배선 저항, 전력 공급 문제가 커진다.

이제는 선폭을 줄이는 것만으로 성능을 계속 높이기 어렵다. 트랜지스터 구조와 배선, 전력 공급, 패키징을 함께 개선해야 실제 제품의 성능과 전력효율을 높일 수 있다.

1.1 Planar에서 FinFET, 다시 GAA로

초기의 평면형(Planar) 트랜지스터는 채널이 평면에 놓인 비교적 단순한 구조다. 하지만 공정이 미세해지면서 게이트가 채널을 충분히 제어하지 못하는 문제가 커졌다.

이를 보완하기 위해 등장한 것이 FinFET이다. 채널을 지느러미처럼 세우고 게이트가 여러 면을 감싸도록 만들어 전류를 보다 안정적으로 제어한다. 이를 통해 누설전류를 줄이고 전력효율을 높일 수 있다.

더 작은 공정으로 넘어가면서 FinFET도 한계에 가까워졌다. 이를 보완하기 위해 게이트가 채널을 더욱 넓게 둘러싸는 GAA(Gate-All-Around) 구조가 등장했다.

GAA는 전류 제어 측면에서 장점이 있지만 구조가 복잡해 제조 난도가 높다. 따라서 중요한 것은 GAA를 적용했다는 사실 자체가 아니라 얼마나 안정적인 수율로 대량생산할 수 있는가다.

1.2 후면 전력공급망(BSPDN)이 필요한 이유

트랜지스터가 작아지고 집적도가 높아질수록 칩 내부에 전력을 안정적으로 공급하는 문제도 중요해진다.

기존에는 신호선과 전력선이 칩의 앞면에 함께 배치됐다. 배선이 복잡해질수록 공간이 부족해지고 신호와 전력 공급 모두에 부담이 생긴다.

후면 전력공급망(BSPDN)은 전력 공급선을 웨이퍼 뒷면으로 옮겨 신호 배선과 전력 배선을 분리하는 방식이다. 이를 통해 앞면의 배선 혼잡을 줄이고 전력 공급 효율을 높일 수 있다.

따라서 BSPDN은 단순히 배선 위치를 바꾸는 기술이 아니라, 미세공정에서 성능과 전력효율을 높이기 위한 중요한 구조 변화로 볼 수 있다.

구분	핵심 특징	의미
Planar	평면형 채널	초기 미세공정의 기본 구조
FinFET	3차원 핀 구조	gate control 개선, leakage 억제
GAA	게이트가 채널을 둘러싸는 구조	선단공정의 전류 제어와 전력효율 개선
BSPDN	후면 전력공급	routing congestion 완화, power integrity 개선

1.3 수율은 기술지표이면서 경영지표다

수율(Yield)은 웨이퍼에서 생산한 칩 가운데 정상 제품으로 판매할 수 있는 비율이다.

예를 들어 웨이퍼 한 장에서 500개의 칩을 생산한다고 가정하자. 수율이 90%라면 약 450개를 판매할 수 있지만 수율이 60%라면 약 300개만 판매할 수 있다. 웨이퍼와 공정비용이 비슷하다면 수율 차이는 곧 개당 제조원가와 수익성의 차이로 이어진다. 따라서 수율은 단순한 품질지표가 아니다. 제조원가, 생산능력, 납기, 수익성, 고객 신뢰를 함께 좌우하는 경영지표다.

특히 대형 AI 가속기나 고성능 CPU처럼 칩 면적이 큰 제품은 작은 결함 하나만 있어도 전체 칩을 사용할 수 없게 될 가능성이 커 수율 확보가 더 어렵다.

결국 파운드리 경쟁력을 판단할 때는 누가 먼저 몇 nm 공정을 발표했는지만 볼 것이 아니라 고객 인증을 통과하고 수율을 안정화해 대량생산할 수 있는지를 함께 봐야 한다.

2. 반도체 경쟁은 개별 기업을 넘어 가치사슬 전체로 확대되고 있다

반도체 산업을 팹리스, 파운드리, IDM으로만 구분하면 오늘날의 경쟁구도를 충분히 설명하기 어렵다.

AI 반도체는 설계 → 웨이퍼 생산 → 메모리 → 칩 간 연결 → 첨단 패키징 → 테스트 → 소프트웨어가 하나의 시스템처럼 연결된다.

따라서 한 기업이 모든 기술을 직접 보유하고 있는지만 볼 것이 아니라, 어떤 기업들과 연결되어 있고 각 단계에서 어떤 경쟁력을 확보하고 있는지 함께 살펴봐야 한다.

영역	주요 역할	대표 기업
팹리스(Fabless)	칩 구조·설계	NVIDIA, AMD, Qualcomm, Broadcom
파운드리(Foundry)	웨이퍼 제조	TSMC, Samsung Foundry, Intel Foundry
IDM	설계·제조	Samsung Electronics, SK hynix, Intel, Micron
반도체 장비	노광·식각·증착,웨이퍼,소재	ASML, Applied Materials, Lam Research, TEL
첨단 패키징·테스트	2.5D·3D 패키징·본딩·검사	TSMC, ASE, Amkor 등
EDA / IP	설계 자동화·검증, IP	Synopsys, Cadence, Arm 등

이처럼 반도체 한 제품이 시장에 나오기까지 여러 기업이 서로 다른 역할을 맡는다. 따라서 특정 기업의 경쟁력을 평가할 때는 그 회사 자체의 기술만 볼 것이 아니라 어떤 가치사슬에 연결되어 있고, 어느 단계에서 우위를 갖고 있는지를 함께 봐야 한다.

2.1 기업의 역할도 점점 겹치고 있다

같은 메모리 기업이라도 사업구조와 경쟁영역은 서로 다르다. 삼성전자와 SK하이닉스가 대표적인 사례다.

삼성전자는 메모리뿐 아니라 시스템LSI와 파운드리 사업도 운영한다. 반면 SK하이닉스는 메모리를 중심으로 경쟁력을 강화해 왔으며, AI 시대에는 HBM이 핵심 성장 분야로 부상했다.

기업 간 역할의 경계도 점차 흐려지고 있다. 인텔은 전통적인 IDM이면서 파운드리와 첨단 패키징 사업을 확대하고 있다. 엔비디아 역시 GPU 설계를 넘어 CUDA 소프트웨어, 네트워크, HBM과 첨단 패키징을 결합한 AI 컴퓨팅 플랫폼을 구축하고 있다.

결국 AI 시대의 경쟁 단위는 개별 칩에서 시스템 전체로 확대되고 있다.

2.2 반도체 기업의 경쟁력은 다섯 축으로 봐야 한다

반도체 기업의 경쟁력을 시장점유율 하나로 판단하기는 어렵다. 적어도 다음 다섯 가지를 함께 봐야 한다.

① 공정기술
② 수율
③ 원가구조
④ 첨단 패키징 역량
⑤ 공급망 안정성과 고객 관계

반도체에서는 한번 특정 공정과 설계방식에 맞춰 제품을 개발하면 다른 공급업체로 바꾸는 데 많은 시간과 비용이 든다. 이런 높은 전환비용 때문에 고객과 공급업체의 관계가 장기간 이어지는 경우가 많다.

2.3 진입장벽이 높은 이유

Porter의 5-Forces 관점에서 보면 첨단 반도체 산업의 신규 진입 위험은 낮은 편이다.

하지만 이것을 단순히 ‘공장을 짓는 데 돈이 많이 들기 때문’이라고 설명하면 부족하다.

대규모 설비투자 이후에도 공정 안정화, 수율 개선, 고객 인증과 대량생산 경험을 확보해야 한다. 이러한 과정을 진행하는 동안 기존 기업은 다시 다음 세대 기술로 이동한다.

따라서 첨단 반도체 산업의 진입장벽은 자본, 기술, 시간, 고객 신뢰가 동시에 필요한 구조에서 발생한다.

경쟁요인	강도	핵심 이유
기존 기업 간 경쟁	매우 높음	연구개발과 설비투자 경쟁이 지속되고 제품 세대 전환이 빠름
신규 진입 위협	매우 낮음	막대한 투자비, 공정기술, 양산 경험, 고객 인증이 필요
공급자 교섭력	높음	EUV 장비, 핵심 제조장비, EDA·IP 등 일부 분야의 공급자가 제한적임
구매자 교섭력	중간~높음	대형 클라우드 기업과 주요 팹리스 고객의 구매 규모가 큼
대체재 위협	낮음	현재 AI·디지털 시스템에서 반도체 자체를 대체할 기술이 제한적임

3. 3. AI 가속기의 핵심 조합, GPU와 HBM

AI 학습과 추론에서는 많은 계산을 동시에 수행해야 한다. GPU는 이러한 병렬연산에 강하기 때문에 AI 가속기의 핵심 연산장치가 되었다.

하지만 GPU의 계산능력이 아무리 높아도 필요한 데이터를 제때 공급받지 못하면 GPU가 기다리는 시간이 생긴다. 이를 메모리 병목(Memory Wall)이라고 한다. 이 문제 때문에 HBM의 중요성이 커졌다.

HBM은 여러 개의 DRAM 다이를 수직으로 쌓고 TSV 등을 이용해 연결함으로써 매우 넓은 데이터 통로를 확보한다. AI 가속기에서는 GPU와 HBM을 가까이 배치해 데이터 이동거리를 줄이고 전송속도를 높인다.

따라서 AI 반도체의 성능은 GPU 하나의 성능이 아니라 연산, 메모리, 연결, 패키징, 전력 효율이 결합된 시스템 성능으로 판단해야 한다.

GPU 연산능력 + HBM 대역폭 + 칩 간 연결 + 첨단 패키징 + 전력효율이 함께 작동해야 전체 시스템 성능이 높아진다. 이 때문에 최근 AI 반도체 시장에서는 GPU와 HBM뿐 아니라 첨단 패키징 생산능력 자체가 중요한 경쟁요소가 되고 있다.

그림 2. GPU와 HBM을 결합한 AI accelerator package 개념 이미지

4. HBF는 HBM의 대체재가 아니라 새로운 메모리 계층이다

AI 모델이 커지고 추론과 AI Agent 활용이 늘어나면 처리해야 하는 데이터의 양도 크게 증가한다.

HBM은 매우 빠르지만 가격이 높고 용량을 크게 확대하는 데 한계가 있다. 반대로 NAND 기반 SSD는 대용량 데이터를 비교적 낮은 비용으로 저장할 수 있지만 GPU 가까이에서 사용하는 메모리로서는 속도가 충분하지 않다.

이 두 영역 사이를 보완하려는 기술이 HBF(High Bandwidth Flash)다.

HBF는 NAND 플래시의 높은 저장밀도와 비휘발성을 활용하면서 병렬화와 적층, 고속 인터페이스를 통해 기존 SSD보다 훨씬 높은 대역폭을 확보하려는 기술이다.

여기서 중요한 것은 HBF가 HBM을 그대로 대체하려는 기술이 아니라는 점이다. HBM은 GPU 가까이에서 초고속 연산을 지원하고, HBF는 HBM보다 큰 용량을 확보하면서 기존 SSD보다 AI 연산장치에 빠르게 데이터를 공급하는 새로운 메모리 계층을 목표로 한다.

2026년 8월에는 SK하이닉스와 샌디스크가 HBF의 첫 공개 표준 규격을 발표했다. 다만 규격 공개와 실제 대규모 상용 생산은 다른 단계이므로 앞으로 컨트롤러, 소프트웨어, 패키징, 발열, 신뢰성, 비용 등에 대한 검증이 필요하다.

구분	HBM	HBF	SSD / NAND
핵심 역할	초고속 연산용 메모리	대용량·고대역폭 메모리 계층	대용량 저장
기반 기술	DRAM	NAND Flash	NAND Flash
데이터 전송속도	매우 높음	높음	상대적으로 낮음
용량	상대적으로 작음	대용량 확장 목표	매우 큼
비트당 비용	높음	HBM보다 낮은 비용을 목표	낮음
주요 AI 활용	학습.추론의 고속 데이터 처리	대형 AI 모델의 데이터 공급·추론 지원	모델·데이터 장기 저장

앞으로 AI 시스템에서는 GPU·AI 가속기 → HBM → HBF → SSD처럼 성능과 용량, 비용에 따라 메모리 계층이 더욱 세분화될 가능성이 있다.

HBF는 HBM과 동일한 성능을 목표로 하는 것이 아니라, 대용량과 높은 대역폭을 동시에 확보해 HBM과 SSD 사이의 간극을 줄이는 데 목적이 있다.

4.1 2026년 HBF는 표준화와 상용화 준비 단계다

HBF는 아직 HBM처럼 대규모 시장이 형성된 단계는 아니다. 표준화 논의와 기술 규격 개발이 진행되고 있지만 실제 AI 시스템에 적용하려면 메모리 자체의 성능만으로는 부족하다.

컨트롤러와 호스트 인터페이스, 소프트웨어, 패키징, 열관리, 내구성, 신뢰성이 함께 검증돼야 한다.

따라서 기술 규격 공개와 제품 상용화, 대량생산은 서로 구분해야 한다. 향후 HBF의 경쟁력은 실제 AI 작업에서 어느 정도의 성능과 경제성을 확보하는가에 달려 있다.

5. 첨단 패키징이 새로운 병목으로 떠오르고 있다

미세공정만으로 반도체 성능을 계속 높이기 어려워지면서 패키징의 역할도 달라졌다.

과거 패키징은 칩을 보호하고 외부 회로와 연결하는 후공정으로 인식되는 경우가 많았다. 그러나 AI 시대에는 서로 다른 종류의 칩을 얼마나 빠르고 효율적으로 연결하느냐가 전체 시스템 성능을 좌우한다.

2.5D 패키징은 GPU와 HBM 등을 인터포저 위에 가깝게 배치해 넓은 데이터 통로를 확보한다.

3D 패키징은 여러 칩을 수직으로 쌓아 칩 사이의 연결거리를 줄이는 방식이다.

칩렛(Chiplet)은 하나의 거대한 칩을 만드는 대신 여러 기능을 작은 칩으로 나눠 제작한 뒤 하나의 시스템처럼 연결한다. 이 방식은 설계 유연성을 높이고 경우에 따라 수율 개선에도 도움이 된다.

이 때문에 TSMC의 CoWoS, 인텔의 EMIB·Foveros, 삼성전자의 I-Cube·X-Cube와 같은 첨단 패키징 기술이 중요해지고 있다.

결국 AI 반도체 공급의 병목은 웨이퍼 제조뿐 아니라 첨단 패키징 생산능력에서도 발생할 수 있다.

6. 한국 반도체 산업의 기회는 메모리에서 시스템 경쟁력으로 확대된다

한국 반도체 산업의 가장 큰 강점은 여전히 메모리다.

AI 시장이 HBM뿐 아니라 HBF, 기업용 SSD 등 다양한 메모리 계층으로 확대된다면 DRAM뿐 아니라 NAND의 전략적 가치도 다시 높아질 가능성이 있다.

SK하이닉스에게 중요한 과제는 HBM에서 확보한 경쟁력을 차세대 AI 메모리 영역까지 얼마나 확대할 수 있는가다.

삼성전자는 메모리, 시스템LSI, 파운드리 사업을 함께 보유하고 있다는 장점이 있다. 그러나 사업영역이 넓다는 사실 자체가 경쟁력을 보장하지는 않는다.

HBM에서는 고객 인증, 파운드리에서는 수율, 첨단 패키징에서는 생산능력과 고객 신뢰를 각각 확보해야 한다.

따라서 한국 반도체 산업의 과제는 단순히 메모리 시장점유율을 유지하는 데 그치지 않는다.

메모리 → 시스템반도체 → 파운드리 → 첨단 패키징 → 장비·소재로 이어지는 공급역량을 얼마나 확보하느냐가 중요하다.

7. 반도체 산업을 볼 때 피해야 할 다섯 가지 오해

7.1 공정 숫자가 작으면 무조건 우위다

그렇지 않다. 실제 경쟁력은 공정 숫자뿐 아니라 성능·전력소모·칩 면적(PPA)), 수율, 제조원가, 고객 채택을 함께 봐야 한다.

7.2 AI 반도체는 GPU만 보면 된다

그렇지 않다. GPU가 핵심 연산장치인 것은 맞지만 HBM, 칩 간 연결, 첨단 패키징, 네트워크, 전력 공급이 함께 작동해야 AI 시스템의 성능이 나온다.

7.3 HBF가 등장하면 HBM을 대체한다

현재로서는 그렇게 단정하기 어렵다. HBM과 HBF는 속도와 용량, 비용이 서로 다르기 때문에 서로 다른 메모리 계층을 담당할 가능성이 더 크다.

7.4 공장을 지으면 생산능력이 바로 늘어난다

그렇지 않다. 공장 건설 이후 장비 설치, 공정 안정화, 수율 개선, 신뢰성 시험, 고객 인증을 거쳐야 실제 생산량을 확대할 수 있다.

7.5 한국 반도체는 메모리만 잘하면 된다

AI 시대에는 메모리만으로 전체 경쟁력을 확보하기 어렵다. 파운드리, 시스템반도체, 첨단 패키징, 장비와 소재까지 연결된 생태계 경쟁력이 중요해지고 있다.

결국 중요한 것은 여러 기술을 연결하는 능력이다

반도체 기업의 경쟁력은 한 가지 기술만으로 결정되지 않는다.

차세대 트랜지스터를 개발하는 기술, 대량생산에서 수율을 안정시키는 능력, HBM과 같은 고성능 메모리 기술, 첨단 패키징 역량이 함께 필요하다. 여기에 GPU·메모리·네트워크·소프트웨어를 하나의 시스템으로 연결하는 능력도 중요해지고 있다.

기업 혼자 모든 것을 갖출 필요는 없다. 웨이퍼, 장비, 소재, 설계자산(IP), 패키징 기업과 안정적인 공급망과 협력관계를 구축하는 능력도 경쟁력의 일부다.

AI 시대의 반도체 경쟁은 개별 기술의 경쟁에서 여러 기술과 기업을 연결하는 경쟁으로 확대되고 있다.

8. 반도체 사이클은 재고·가동률·투자를 함께 읽어야 한다

반도체, 특히 메모리 산업은 공급과 수요 변화에 따라 경기 변동이 큰 산업이다.

수요가 늘고 가격이 오르면 기업은 설비투자를 확대한다. 하지만 새로운 생산능력이 시장에 들어오는 데는 시간이 걸린다.

그 사이 수요가 둔화되거나 공급이 빠르게 늘어나면 재고가 증가하고 가격이 하락한다. 이후 기업들이 설비투자를 줄이면 다시 공급 부족으로 이어질 수 있다.

반도체 업황을 판단할 때는 다음 지표를 함께 봐야 한다.

재고 수준 · 고객 주문 · 가동률 · 제품 가격 · 설비투자

AI 시대에는 기존 메모리 사이클만으로 설명하기 어려운 요소가 늘어났다.

일반 DRAM이나 NAND는 비교적 범용 제품이지만 HBM은 특정 고객과의 공동개발, 제품 인증, 첨단 패키징 생산능력의 영향을 크게 받는다.

따라서 앞으로는 전통적인 메모리 사이클뿐 아니라 AI 반도체 공급망의 어느 단계에서 병목이 발생하는지도 함께 살펴봐야 한다. 메모리뿐 아니라 파운드리, 첨단 패키징, 장비·소재까지 범위를 넓혀야 한다.

AI 시대에는 특정 제품 하나의 생산능력보다 여러 공정과 공급망을 안정적으로 연결해 필요한 반도체를 제때 공급하는 능력이 더욱 중요해지고 있다.

따라서 메모리 업황을 볼 때도 범용 DRAM·NAND와 AI용 HBM을 구분해서 볼 필요가 있다. 재고와 가격만 볼 것이 아니라 고객 주문, 가동률, 설비투자, 첨단 패키징 생산능력까지 함께 살펴야 실제 업황의 방향을 더 정확하게 판단할 수 있다.

자주 묻는 질문

Q. FinFET과 GAA 중 어느 기술이 더 유리한가?
A. 어느 한 기술이 절대적으로 우수하다고 보기는 어렵다. GAA는 게이트가 채널을 더 넓게 감싸는 구조여서 미세공정에서 전류를 제어하는 데 유리하다. 반면 공정이 복잡하고 초기 수율을 안정시키는 데 부담이 크다. 따라서 적용 공정과 제품이 요구하는 성능·전력소모·비용을 함께 고려해야 한다.

Q. 수율은 몇 %면 좋은 수준인가?
A. 정해진 하나의 기준은 없다. 공정 세대, 칩 크기, 제품의 복잡도에 따라 적정 수율이 다르기 때문이다. 중요한 것은 대량생산 과정에서 수율을 얼마나 빠르게 안정시키고 고객이 요구하는 품질과 공급량을 맞출 수 있느냐이다.

Q. 삼성전자가 TSMC를 따라잡기 어려운 이유는 무엇인가?
A. 파운드리 경쟁력은 미세공정 기술만으로 결정되지 않는다. 안정적인 수율, 설계지원 체계, 설계자산(IP), 고객과의 협업 경험, 납기 신뢰도 등이 함께 작용한다. 특히 고객이 한 번 특정 파운드리 공정에 맞춰 제품을 설계하면 다른 업체로 옮기는 데 많은 시간과 비용이 들기 때문에 기존 고객관계가 중요한 경쟁력이 된다.

Q. HBM은 왜 비싼가?
A. HBM은 여러 개의 DRAM 다이를 수직으로 쌓고 TSV와 본딩 기술로 연결해야 한다. 여기에 첨단 패키징 공정까지 필요하기 때문에 일반 DRAM보다 제조 과정이 복잡하다. 높은 수율을 확보해야 하고 생산능력도 제한적이어서 가격이 높아질 수 있다.

Q. HBF는 언제 실제 제품에 들어가는가?
A. 2026년에는 표준화와 생태계 구축이 시작된 단계로 보는 것이 적절하다. 실제 대규모 상용화까지는 컨트롤러, 소프트웨어, 발열 관리, 신뢰성, 비용 등에 대한 추가 검증이 필요하다. 따라서 현재로서는 구체적인 대규모 상용화 시점을 단정하기 어렵다.

Q. 감산 발표는 투자자에게 좋은 신호인가?
A. 반드시 그렇지는 않다. 감산은 공급 과잉을 줄여 가격 안정에 도움이 될 수 있지만, 동시에 수요가 약하다는 신호일 수도 있다. 따라서 감산 자체보다 재고 수준, 고객 주문, 제품 가격, 가동률, 설비투자 계획을 함께 살펴봐야 한다.

마무리 — 반도체 경쟁은 칩에서 시스템과 산업으로 확대되고 있다

기초편이 ‘반도체가 무엇인가’를 이해하는 글이었다면, 이번 심화편은 어떤 기술과 기업이 실제 경쟁력을 만드는지를 살펴봤다.

반도체 기업의 경쟁력은 미세공정 하나만으로 결정되지 않는다. 안정적인 수율, 첨단 패키징, 메모리 성능, 고객과의 협력관계, 공급망이 함께 작용한다.

AI 시대에는 연산 성능뿐 아니라 데이터를 얼마나 빠르게 이동시키고, 여러 종류의 메모리를 어떻게 배치하며, 칩과 패키징을 하나의 시스템으로 연결하느냐가 중요해지고 있다. HBM과 HBF의 등장은 이러한 변화를 보여주는 대표적인 사례다.

따라서 앞으로 반도체 산업을 볼 때는 ‘누가 가장 작은 공정을 개발했는가’만 볼 것이 아니라 누가 메모리·파운드리·첨단 패키징·장비·소재·소프트웨어를 효과적으로 연결해 안정적인 시스템을 만들 수 있는가를 함께 살펴봐야 한다.

AI 시대의 반도체 경쟁은 개별 칩의 경쟁에서 시스템과 산업 생태계의 경쟁으로 확대되고 있다.
