반도체란 무엇인가? 메모리·시스템 반도체와 제조공정

반도체 바로 알기 기초편 | 원리부터 제조공정과 산업구조, AI 시대의 HBM까지

핵심 요약

반도체란 무엇인가? 가장 간단하게 말하면 전기의 흐름을 정밀하게 조절해 정보를 저장하고 계산하며, 전자기기의 동작을 제어하는 핵심 부품이다.

처음 반도체를 공부할 때 모든 공정명과 제품명을 외울 필요는 없다. 먼저 반도체가 어떤 일을 하는지, 그리고 누가 설계하고 누가 생산하는지를 구분하면 산업의 큰 그림을 이해하기 쉬워진다.

반도체 산업에서는 Semiconductor, doping, transistor, DRAM, NAND Flash, HBM, CPU, GPU, AP, SoC, Fabless, Foundry, IDM 같은 용어가 반복해서 등장한다. 이 글에서는 실제 산업에서 사용하는 용어는 그대로 두되, 용어 자체를 암기하기보다 각 기술과 기업이 산업에서 어떤 역할을 하는지를 중심으로 설명한다.

들어가며 — 반도체 뉴스가 어려운 이유

반도체 뉴스를 보면 DRAM, NAND, HBM, GPU, Foundry, Yield 같은 단어가 한꺼번에 등장한다. 하나씩 떼어 놓고 보면 그리 어려운 개념은 아니지만, 여러 용어가 동시에 등장하면 산업구조를 모르는 독자에게는 복잡하게 느껴진다.

그러나 반도체 산업을 조금 넓게 보면 몇 가지 기본 구조가 반복된다. 반도체는 전기를 제어하고, 그 결과 정보를 저장하거나 계산한다. 기업은 이를 설계하고 생산하며, 생산 과정에는 수많은 장비와 소재가 필요하다.

결국 경쟁력은 좋은 칩을 설계하는 능력뿐 아니라 안정적으로 생산하고 필요한 부품과 기술을 연결하는 능력에서 나온다.

스마트폰 한 대에도 AP, DRAM, NAND, 이미지센서, RF칩, PMIC 등 여러 종류의 반도체가 들어간다. 자동차에는 MCU, 전력반도체, 센서, 통신칩이 필요하고, AI 데이터센터에서는 GPU, HBM, CPU, SSD, 네트워크 반도체가 함께 작동한다.

그래서 반도체를 흔히 ‘산업의 쌀’이라고 부른다. 전자제품뿐 아니라 자동차, 통신, 국방, 로봇, AI까지 반도체 없이는 제대로 작동하기 어렵기 때문이다.

이 글에서는 반도체의 원리 → 메모리와 시스템반도체 → 실제 사용처 → 제조공정 → 산업구조 → AI 시대의 HBM → 반도체 뉴스 읽는 법의 순서로 살펴본다.

1. 반도체는 전기를 조절해 정보를 처리한다

Semiconductor는 전기가 잘 흐르는 도체(conductor)와 전기가 거의 흐르지 않는 부도체(insulator)의 중간적인 전기적 특성을 가진 물질이다.

그러나 단순히 ‘전기가 중간 정도로 흐르는 물질’이라고 설명하면 반도체의 본질을 충분히 이해하기 어렵다. 더 중요한 특징은 전기의 흐름을 필요에 따라 조절할 수 있다는 점이다.

대표적인 반도체 재료는 실리콘(silicon)이다. 순수한 실리콘 자체는 전류가 잘 흐르지 않지만 아주 적은 양의 다른 원소를 넣으면 전기적 성질을 바꿀 수 있다. 이를 도핑(doping)이라고 한다.

도핑을 이용하면 다이오드와 트랜지스터를 만들 수 있고, 수많은 트랜지스터를 집적하면 CPU, GPU, DRAM 같은 집적회로(IC)가 만들어진다.

1.1 왜 실리콘을 가장 많이 사용할까

반도체 재료가 실리콘만 있는 것은 아니다. SiC, GaN, GaAs 같은 화합물 반도체도 사용된다.

그럼에도 실리콘이 오랫동안 반도체 산업의 중심 재료가 된 데에는 이유가 있다. 원료가 풍부하고, 안정적인 산화막을 만들기 쉬우며, 수십 년 동안 제조기술과 장비·소재 생태계가 축적돼 있기 때문이다.

반면 SiC와 GaN은 고전압·고온·고주파 환경에서 장점이 있어 전기차 인버터와 충전기, 전력변환 장치, RF 분야 등에서 활용이 확대되고 있다.

따라서 반도체 재료의 변화는 단순히 ‘실리콘을 대체한다’기보다 용도에 따라 서로 다른 재료를 선택하는 방향으로 이해하는 것이 적절하다.

1.2 도핑과 P형·N형 반도체

순수한 실리콘에 인(phosphorus)처럼 전자를 하나 더 제공하는 원소를 넣으면 N형 반도체가 된다. 반대로 붕소(boron)처럼 전자가 하나 부족한 상태를 만드는 원소를 넣으면 P형 반도체가 된다.

P형과 N형을 연결하면 PN 접합이 형성되고, 이를 이용해 전류가 특정 방향으로 흐르도록 제어할 수 있다.

도핑은 단순히 불순물을 섞는 과정이 아니다. 칩 내부에서 전류가 어디로, 얼마나 흐를지를 설계하는 핵심 기술이다.

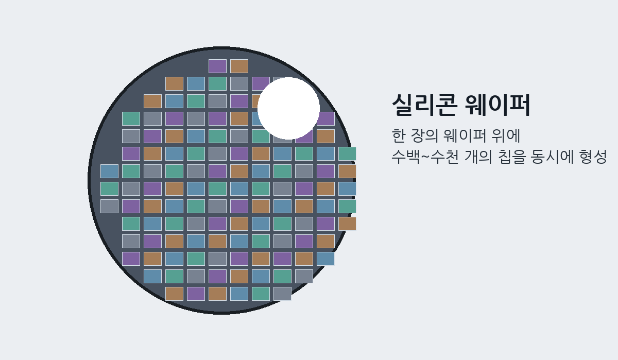

그림 1. Silicon wafer와 die 패턴 이해 이미지
참고 URL: https://commons.wikimedia.org/wiki/File:Silicon_wafer_close_view.jpg

1.3 반도체의 핵심 소자, 트랜지스터

트랜지스터는 전기 신호를 켜고 끄거나 증폭하는 소자다. 디지털 회로에서는 아주 작은 스위치처럼 작동한다.

ON 상태를 1, OFF 상태를 0으로 표현하고 수많은 트랜지스터가 빠르게 상태를 바꾸면서 계산과 논리연산이 이루어진다.

반도체 한 개에 들어가는 트랜지스터의 수만 늘린다고 성능이 무조건 좋아지는 것은 아니다. 트랜지스터를 어떤 방식으로 연결하고 데이터를 어떻게 이동시키는지, 전력을 얼마나 효율적으로 공급하는지도 중요하다.

따라서 최신 CPU나 GPU의 성능은 트랜지스터 수뿐 아니라 설계구조, 동작속도, 메모리 연결, 전력효율이 함께 결정한다.

1.4 무어의 법칙과 미세공정

1965년 고든 무어는 집적회로에 들어가는 트랜지스터 수가 일정 기간마다 크게 늘어나는 경향을 제시했다. 이후 반도체 산업은 더 작은 영역에 더 많은 트랜지스터를 집적하는 방향으로 발전했다.

그러나 최근에는 선폭을 줄이는 것만으로 성능을 계속 높이기 어려워지고 있다. FinFET과 GAA 같은 새로운 트랜지스터 구조, 첨단 패키징, 칩렛, 후면 전력공급 같은 기술이 중요해진 이유다.

이 부분은 뒤에서 제조공정과 수율을 설명할 때 다시 연결한다..

2. 반도체는 크게 메모리와 시스템반도체로 나뉜다

‘반도체란 무엇인가?’ 를 이해하려면 메모리반도체와 시스템반도체의 차이를 먼저 알아야 한다.

메모리는 데이터를 저장하는 역할을 하고, 시스템반도체는 데이터를 계산·처리하거나 기기의 동작을 판단하고 제어한다.

실제 전자제품에서는 두 종류가 서로 떨어져 작동하지 않는다. 스마트폰, 자동차, PC, AI 서버 모두 메모리와 시스템반도체가 함께 작동한다.

2.1 DRAM — 빠르게 사용하는 작업공간

DRAM(Dynamic Random Access Memory)은 데이터를 빠르게 읽고 쓸 수 있는 휘발성 메모리다. 전원이 꺼지면 저장된 데이터가 사라진다.

PC와 서버의 주기억장치, 스마트폰 메모리, AI 가속기 주변 메모리 등에 사용된다.

DRAM의 강점은 빠른 접근속도다. CPU나 GPU가 계산할 데이터를 임시로 올려놓는 작업공간 역할을 한다. 다만 데이터를 유지하려면 지속적으로 정보를 새로 고쳐주는 과정이 필요하다.

2.2 NAND Flash — 전원이 꺼져도 남는 저장장치

NAND Flash는 전원이 꺼져도 데이터가 유지되는 비휘발성 메모리다.

SSD, 스마트폰 저장장치, USB 메모리 등에 사용되며 DRAM보다 속도는 느리지만 대용량을 상대적으로 낮은 비용으로 구현할 수 있다.

최근 NAND는 셀을 평면에만 배치하는 방식에서 벗어나 수직으로 쌓는 3D NAND 구조로 발전했다. 같은 웨이퍼 면적에서 더 많은 데이터를 저장하기 위한 방법이다.

2.3 HBM — AI 시대의 고대역폭 메모리

HBM(High Bandwidth Memory)은 여러 개의 DRAM 다이를 수직으로 쌓고 TSV(Through-Silicon Via) 등을 이용해 서로 연결한 고대역폭 메모리다.

AI 가속기와 고성능 컴퓨팅에서는 GPU가 엄청난 양의 데이터를 빠르게 처리해야 한다. 이때 기존 메모리와의 데이터 전송속도가 부족하면 GPU가 계산할 데이터를 기다리는 병목이 발생한다.

HBM은 넓은 데이터 통로를 확보함으로써 이러한 문제를 줄인다.

구분	DRAM	NAND Flash	HBM
핵심 역할	working memory	대용량 storage	AI/HPC high-bandwidth memory
전원 OFF	데이터 소멸	데이터 유지	데이터 소멸
속도	빠름	상대적으로 느림	매우 높음
대표 용도	PC·server·smartphone	SSD·storage	GPU·AI accelerator

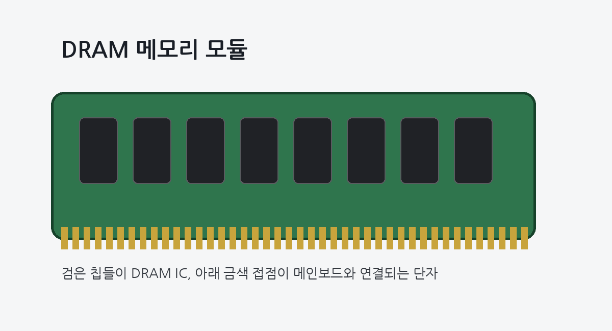

그림 2. DRAM module 구조 이해 이미지
참고 URL: https://commons.wikimedia.org/wiki/File:RAM_Module_(SDRAM-DDR4).jpg

3. 시스템반도체는 계산하고 판단하며 기기를 제어한다

시스템반도체는 계산, 논리처리, 신호변환, 통신, 감지, 전력제어 등 다양한 기능을 수행한다.

CPU, GPU, AP, SoC, 이미지센서, MCU, PMIC, 통신칩, 전력반도체 등이 대표적인 시스템반도체다.

3.1 CPU와 GPU는 무엇이 다른가

CPU(Central Processing Unit)는 다양한 종류의 명령을 순차적으로 빠르게 처리하는 데 강하다.

반면 GPU(Graphics Processing Unit)는 비슷한 계산을 여러 연산장치가 동시에 처리하는 병렬연산에 강하다.

AI 학습과 추론 과정에서는 대규모 행렬연산을 반복한다. GPU가 AI 시대의 핵심 반도체로 부상한 것은 이러한 계산을 다수의 연산코어가 동시에 처리할 수 있기 때문이다.

그러나 GPU 하나의 성능만으로 AI 시스템 전체의 성능이 결정되는 것은 아니다. GPU에 데이터를 공급하는 메모리와 네트워크, 전력, 패키징도 함께 중요해진다.

3.2 AP·SoC와 스마트폰

AP(Application Processor)는 스마트폰의 주요 연산을 담당한다.

최근에는 CPU, GPU, NPU, 모뎀, 이미지 처리 기능 등을 하나의 칩에 통합하거나 서로 긴밀하게 연결한다. 이를 SoC(System on Chip)라고 한다.

여러 기능을 하나의 칩에 통합하면 칩 사이의 데이터 이동거리를 줄이고 공간을 절약하며 전력소모도 줄일 수 있다.

3.3 MCU·PMIC·전력반도체

MCU(Microcontroller Unit)는 자동차, 가전, 산업기기 등에서 센서 정보를 읽고 특정 기능을 제어하는 데 많이 쓰인다.

PMIC(Power Management IC)는 각 회로에 필요한 전압과 전류를 관리한다.

전력반도체는 전력을 켜고 끄거나 변환하는 역할을 하며 전기차, 재생에너지, 데이터센터 등의 성장과 함께 중요성이 커지고 있다.

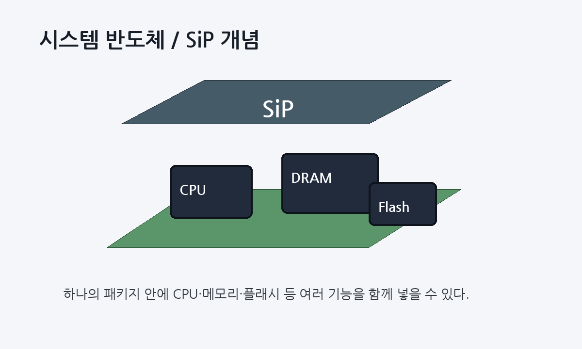

그림 3. System in Package(SiP) 개념 이미지

ALT: CPU DRAM Flash가 하나의 package 안에 배치된 System in Package
참고 URL: https://commons.wikimedia.org/wiki/File:System_in_package.png

4. 대부분의 전자제품과 산업기기에는 여러 종류의 반도체가 함께 들어간다.

반도체는 하나의 제품에 한 종류만 사용되는 경우가 드물다.

스마트폰에는 AP·SoC, DRAM, NAND, 이미지센서, RF칩, PMIC 등이 함께 들어간다. PC와 서버에는 CPU, GPU, DRAM, SSD가 필요하다.

자동차에서는 MCU, 센서, 전력반도체, 통신반도체가 차량의 제어와 ADAS, 배터리 관리, 차량 네트워크 등을 담당한다.

특히 자동차 산업에서는 반도체의 중요성이 빠르게 높아지고 있다. 과거에는 엔진과 기계장치가 중심이었다면 전기차, ADAS, 인포테인먼트, 배터리 관리 기능이 확대되면서 차량 한 대에 들어가는 반도체의 종류와 수가 크게 늘었다.

AI 데이터센터도 같은 구조다. GPU만 확보한다고 AI 시스템이 완성되는 것이 아니다. HBM, CPU, SSD, 네트워크 반도체와 전력관리 장치가 함께 필요하다.

따라서 반도체 산업을 이해할 때는 개별 칩 하나보다 전체 시스템과 공급망을 함께 보는 관점이 필요하다.

제품·산업	주요 반도체	주요 역할
스마트폰	AP/SoC, DRAM, NAND, 이미지센서, RF칩, PMIC	연산·저장·촬영·통신·전력관리
PC·서버	CPU, GPU, DRAM, SSD	범용연산, 병렬연산, 작업용 메모리, 저장
자동차	MCU, 센서, 전력반도체, 통신반도체	차량제어, ADAS, 배터리 관리, 차량통신
가전	MCU, PMIC, 센서	제어·전력관리·상태감지
AI 데이터 센터	GPU/ASIC, HBM, CPU, SSD, 네트워크 반도체	AI 연산, 메모리, 저장, 데이터 전송

이렇게 다양한 반도체는 기능은 서로 다르지만, 웨이퍼 위에 미세한 회로를 형성하고 검사·패키징을 거쳐 제품이 된다는 기본 제조원리는 공통적이다.mpute, HBM bandwidth, interconnect, Advanced Packaging, power efficiency가

5. 반도체는 어떻게 만들어질까 — 제조공정과 수율

실제 반도체 제조에는 수백 개 이상의 세부 공정이 있지만 전체 흐름은 몇 단계로 단순화해 볼 수 있다.

웨이퍼 준비 → 노광 → 식각·증착·이온주입 반복 → 웨이퍼 검사 → 절단 → 패키징 → 최종검사

이 구조를 이해하면 반도체 장비·소재 기업이 어떤 역할을 하는지도 자연스럽게 보인다.

5.1 웨이퍼 준비

고순도 실리콘을 원통형 잉곳(ingot)으로 만든 뒤 얇게 잘라 웨이퍼를 만든다.

웨이퍼는 반도체 회로를 만드는 기본 기판이다. 하나의 웨이퍼 위에 같은 형태의 다이(die)를 반복적으로 형성해 여러 개의 칩을 동시에 만든다.

5.2 노광(Lithography)

노광(Lithography)은 웨이퍼 표면에 회로 패턴을 형성하는 공정이다.웨이퍼 표면에 감광액을 바르고 마스크에 그려진 회로 패턴을 빛으로 전사한다.

첨단공정에서는 EUV(Extreme Ultraviolet) 노광기술의 중요성이 커지고 있다. 회로의 미세화가 진행될수록 더 작은 패턴을 정밀하게 형성해야 하기 때문이다.

5.3 식각·증착·이온주입

식각(Etch)은 필요하지 않은 부분을 선택적으로 제거하는 공정이다.

증착(Deposition)은 필요한 물질을 웨이퍼 위에 매우 얇게 쌓는다.

이온주입(Ion Implantation)은 특정 영역에 이온을 주입해 전기적 성질을 바꾼다.

이러한 공정을 반복하면서 트랜지스터, 접점, 금속 배선이 만들어진다.

5.4 웨이퍼 검사·절단·패키징

공정이 끝난 웨이퍼는 각각의 다이가 정상적으로 작동하는지 전기적 검사를 받는다.

정상 다이는 웨이퍼에서 절단한 뒤 외부 회로와 연결할 수 있도록 패키징한다. 마지막으로 성능과 신뢰성을 다시 검사한 뒤 제품으로 출하한다.

5.5 수율은 왜 중요한가

수율(Yield)은 웨이퍼에서 생산한 칩 가운데 정상적으로 작동해 판매 가능한 제품의 비율이다. 같은 비용으로 웨이퍼를 가공하더라도 수율이 낮으면 판매할 수 있는 칩 수가 줄어들고 개당 제조원가는 올라간다.
따라서 수율은 단순한 기술지표가 아니라 제조원가, 생산능력, 납기, 수익성, 고객 신뢰를 함께 좌우하는 경영지표다.

이 때문에 새로운 공정에서는 ‘몇 nm를 발표했는가’보다 실제 양산 과정에서 얼마나 빠르게 수율을 안정화하느냐가 중요하다.

6. 반도체 산업은 설계·생산·장비·패키징이 나뉘어 움직인다

첨단 반도체 산업은 막대한 설비투자와 장기간 축적된 기술이 필요하기 때문에 모든 기업이 설계와 생산을 동시에 수행하기 어렵다. 이 때문에 산업은 자연스럽게 역할별 분업구조로 발전했다.

6.1 팹리스·파운드리·IDM

Fabless는 자체 반도체 생산공장을 보유하지 않고 설계에 집중하는 기업이다. NVIDIA, AMD, Qualcomm 등이 대표적이다.

Foundry는 팹리스 등 고객이 설계한 반도체를 위탁받아 웨이퍼에서 생산한다. TSMC, 삼성전자 파운드리 등이 대표적이다.

IDM(Integrated Device Manufacturer)은 설계와 제조를 함께 수행한다. 삼성전자, SK하이닉스, Intel, Micron 등이 여기에 포함된다. 다만 각 기업의 사업구조와 주력 분야는 서로 다르다.

여기에 ASML·Applied Materials·Lam Research·TEL 같은 장비기업과 소재기업, ASE·Amkor 같은 패키징·테스트 기업이 연결된다.

영역	주요 역할	대표 기업
Fabless	반도체 구조 설계, 칩 설계, IP 활용	NVIDIA, AMD, Qualcomm, Broadcom
Foundry	웨이퍼 제조	TSMC, Samsung Foundry, Intel Foundry
IDM	설계·제조	Samsung Electronics, SK hynix, Intel, Micron
Equipment / Materials	노광·식각·증착 장비	ASML, Applied Materials, Lam Research, TEL
Advanced Packaging / Test	2.5D·3D 패키징, 본딩, 테스트	TSMC, ASE, Amkor 등
EDA / IP	설계 자동화·검증	Synopsys, Cadence, Arm 등

이 구조를 이해할 때 중요한 질문은 단순히 ‘누가 칩을 만드는가’가 아니다. 실제로는 누가 설계하고, 누가 웨이퍼를 생산하며, 누가 메모리와 패키징을 공급하고, 어떤 장비와 소재가 필요한지를 함께 봐야 한다.

6.2 삼성전자와 SK하이닉스는 어디에 위치할까

삼성전자는 DRAM·NAND 같은 메모리뿐 아니라 System LSI와 파운드리 사업도 운영한다. 사업영역이 넓다는 점은 장점이지만, 실제 경쟁력은 각 사업에서 고객 인증, 수율, 생산능력을 얼마나 안정적으로 확보하느냐에 달려 있다.

SK하이닉스는 DRAM과 NAND를 중심으로 성장한 메모리 기업이며, AI 시대에는 HBM 경쟁력이 핵심 성장축으로 부상했다.

두 기업 모두 넓은 의미에서는 설계와 생산을 함께 수행하는 IDM에 해당하지만 사업 포트폴리오와 경쟁력이 집중된 영역에는 차이가 있다.

한국 반도체 산업의 경쟁력을 평가할 때는 메모리뿐 아니라 파운드리, 시스템반도체, 첨단 패키징, 장비·소재 생태계까지 함께 봐야 한다.

7. AI 시대에는 왜 HBM이 중요할까

AI 모델은 많은 데이터를 반복적으로 읽고 계산한다. GPU의 연산능력이 아무리 높아도 필요한 데이터를 충분한 속도로 공급하지 못하면 GPU가 기다리는 시간이 생긴다. 이처럼 계산능력보다 메모리 접근속도가 전체 성능을 제한하는 현상을 메모리 병목(Memory Wall)이라고 한다.

HBM은 여러 개의 DRAM 다이를 수직으로 쌓고 TSV 등을 이용해 연결함으로써 훨씬 넓은 데이터 통로를 확보한다.

그래서 AI 가속기에서는 GPU와 HBM을 가까운 위치에 배치해 많은 데이터를 빠르게 주고받도록 설계한다.

중요한 것은 AI 반도체의 성능이 GPU 하나로 결정되지 않는다는 점이다.

GPU 연산능력, HBM의 대역폭, 칩 간 연결, 첨단 패키징, 네트워크, 전력효율이 함께 작동해야 실제 시스템 성능이 나온다.

최근 AI 반도체 시장에서 HBM 공급뿐 아니라 첨단 패키징 생산능력이 중요해진 이유도 여기에 있다.

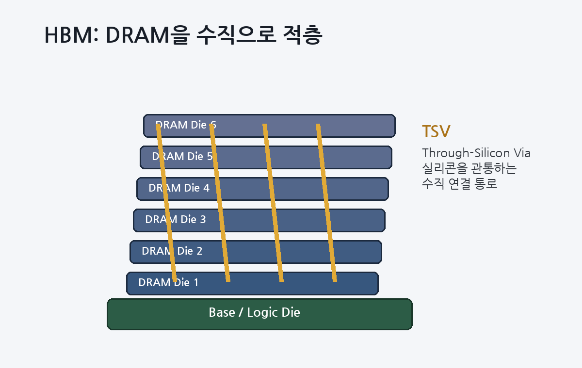

그림 4. HBM 적층 구조와 TSV 개념
참고 URL: https://semiconductor.samsung.com/kr/dram/hbm/

8. 반도체 뉴스는 네 가지 질문으로 읽으면 된다

반도체 뉴스에는 새로운 공정, 공급 부족, 가격 상승, 고객 인증, 증설 같은 표현이 반복해서 등장한다. 용어를 모두 외우기보다 어떤 제품의 이야기인지, 누가 설계하고 생산하는지, 어디에서 병목이 발생하는지, 실제 양산 단계가 어디까지 왔는지를 확인하면 뉴스의 의미를 훨씬 쉽게 파악할 수 있다.

8.1 어떤 반도체에 관한 뉴스인가

‘반도체란 무엇인가’를 이해하려면 먼저 메모리반도체와 시스템반도체의 역할 차이를 알아야 한다. 먼저 해당 뉴스가 메모리반도체에 관한 것인지, 시스템반도체에 관한 것인지 구분한다.

메모리라면 DRAM, NAND Flash, HBM 가운데 어떤 제품인지 확인하고, 시스템반도체라면 CPU, GPU, AP, MCU, 전력반도체 등 어떤 역할을 하는 제품인지 살펴본다.

같은 ‘반도체 가격 상승’ 뉴스라도 DRAM과 HBM의 가격이 오르는 이유는 다를 수 있다. DRAM과 NAND는 전반적인 수요와 공급의 영향을 크게 받는 반면, HBM은 AI 가속기 수요, 고객 인증, 첨단 패키징 생산능력의 영향을 더 크게 받는다.

8.2 누가 설계하고 누가 생산하는가

두 번째 질문은 기업이 반도체 가치사슬의 어디에 있는가다.

팹리스는 반도체 설계를 중심으로 하고, 파운드리는 고객이 설계한 반도체를 생산한다. IDM은 설계와 제조를 함께 수행한다.

예를 들어 엔비디아가 새로운 GPU를 발표했다는 뉴스와 TSMC가 첨단공정 생산능력을 확대한다는 뉴스는 같은 AI 반도체 산업에 속하지만 의미는 다르다.

전자는 제품과 설계 경쟁이고, 후자는 제조능력과 수율, 생산능력의 문제다.

8.3 병목은 어디에서 발생하는가

반도체 공급 부족’이라는 표현이 곧 웨이퍼 생산능력 부족을 뜻하는 것은 아니다.

AI 반도체에서는 GPU 생산능력뿐 아니라 HBM, 첨단 패키징, 네트워크 반도체, 특정 장비와 소재가 부족해도 전체 공급이 제한될 수 있다.

HBM 공급계약이 중요한 이유도 여기에 있다. 단순히 메모리를 많이 판매한다는 의미를 넘어 AI 반도체 공급망에서 해당 기업의 기술력과 공급능력이 고객에게 인정받았다는 의미를 가질 수 있다.

따라서 AI 반도체 뉴스에서는 특정 칩 하나보다 GPU → HBM → 첨단 패키징 → 네트워크 → 전력으로 이어지는 전체 시스템을 함께 봐야 한다.

8.4 발표와 실제 양산은 구분해야 한다

새로운 반도체 공정이나 제품이 발표됐다고 해서 바로 대량생산이 가능한 것은 아니다.

반도체 공장을 완공하거나 장비를 설치한 뒤에도 공정 안정화, 수율 향상, 신뢰성 시험, 고객 인증 등의 과정이 필요하다.

따라서 신기술 관련 뉴스를 읽을 때는 다음 순서를 확인하는 것이 좋다.

기술 발표 → 시험생산 → 고객 인증 → 양산 → 생산량 확대

언론 보도에서 ‘개발 성공’, ‘샘플 공급’, ‘고객 인증’, ‘양산 시작’은 서로 다른 단계다. 따라서 같은 의미로 받아들이기보다 현재 어느 단계에 있는지를 확인해야 한다. 그래야 해당 기술이 실제 매출과 생산 확대에 얼마나 가까워졌는지를 보다 정확하게 판단할 수 있다.

기초편에서 꼭 기억할 8가지

반도체의 핵심은 전기의 흐름을 정밀하게 조절할 수 있다는 점이다.
도핑을 통해 P형과 N형 반도체를 만들고, 이것이 다이오드와 트랜지스터의 기반이 된다.
트랜지스터는 디지털 회로의 기본 스위치이며, 수많은 트랜지스터가 모여 집적회로를 만든다.
DRAM은 작업용 메모리, NAND Flash는 저장용 메모리, HBM은 AI와 고성능컴퓨팅을 위한 고대역폭 메모리다.
CPU는 범용 처리와 제어에 강하고, GPU는 대규모 병렬연산에 강하다.
팹리스는 설계, 파운드리는 생산, IDM은 설계와 생산을 함께 수행한다.
수율은 기술지표이면서 제조원가·생산능력·수익성·고객 신뢰를 좌우하는 경영지표다.
AI 시대에는 GPU 하나보다 HBM·패키징·네트워크·전력까지 포함한 전체 시스템을 함께 봐야 한다.

자주 묻는 질문

Q. 반도체와 IC는 같은 말인가?

같은 의미는 아니다. 반도체(Semiconductor)는 실리콘 같은 재료와 소자, 관련 기술을 포함하는 넓은 개념이다.
IC(Integrated Circuit·집적회로)는 트랜지스터와 여러 회로소자를 하나의 칩에 집적한 제품을 말한다.

즉, IC는 반도체 기술을 이용해 만든 대표적인 제품 가운데 하나라고 이해하면 된다.

Q. DRAM과 NAND Flash 가운데 어느 것이 더 빠른가?

일반적으로 DRAM이 훨씬 빠르다. DRAM은 CPU와 GPU가 계산할 데이터를 임시로 저장하는 작업공간 역할을 한다. NAND Flash는 SSD나 스마트폰 저장장치처럼 데이터를 오래 저장하는 데 사용한다.

두 제품은 단순히 속도만 다른 것이 아니라 사용 목적 자체가 다르다.

Q. CPU와 GPU 가운데 어느 것이 더 좋은 프로세서인가?

용도가 다르기 때문에 어느 하나가 무조건 더 좋다고 말하기 어렵다.

CPU는 운영체제 실행, 프로그램 제어, 복잡한 조건 판단처럼 다양한 작업을 처리하는 데 강하다. GPU는 같은 계산을 대규모로 동시에 처리하는 병렬연산에 강해 그래픽 처리와 AI 학습·추론에서 중요한 역할을 한다.

Q. 파운드리는 반도체 설계를 전혀 하지 않는가?

파운드리의 핵심 사업은 고객이 설계한 반도체를 실제 웨이퍼 위에 생산하는 것이다.

다만 고객의 설계를 실제 공정에서 생산할 수 있도록 PDK(Process Design Kit), 설계 규칙, IP 지원, 설계 최적화 서비스 등을 제공한다.

따라서 제품 자체를 설계하는 팹리스와 역할은 다르지만, 제조와 설계가 완전히 분리되어 있는 것은 아니다.

Q. 반도체 공장을 지으면 바로 생산할 수 있는가?

그렇지 않다.

공장과 장비가 준비된 뒤에도 공정을 안정화하고 수율을 높여야 한다. 신뢰성 시험과 고객 인증도 거쳐야 한다.

특히 첨단공정에서는 공장을 건설하는 것보다 안정적인 대량생산 능력을 확보하는 과정이 더 어려울 수 있다.

Q. HBM이 일반 DRAM을 대체하는가?

그렇지 않다.

HBM도 DRAM 기술을 기반으로 하지만 AI와 고성능컴퓨팅처럼 매우 높은 데이터 전송속도가 필요한 분야에 특화되어 있다. 일반 DRAM은 PC, 서버, 스마트폰 등 훨씬 다양한 제품에서 계속 사용된다.

따라서 HBM은 일반 DRAM 전체를 대체하기보다는 고성능 영역을 담당하는 특수한 메모리라고 보는 것이 정확하다.

마무리 — 반도체는 제품보다 산업의 연결구조를 먼저 봐야 한다

반도체를 처음 공부할 때 모든 용어를 외우려고 하면 금방 복잡해진다. 대신 무엇을 저장하고 무엇을 계산하는지, 누가 설계하고 누가 생산하는지, 그리고 어디에서 병목이 발생하는지를 먼저 이해하면 새로운 반도체 기술이나 기업 뉴스를 접해도 전체 흐름을 파악하기 쉬워진다.

반도체 산업은 이제 개별 칩의 성능만으로 설명하기 어렵다. 미세공정과 수율, 메모리, 시스템반도체, 첨단 패키징, 장비와 소재가 서로 연결되어 하나의 공급망과 산업 생태계를 이룬다. AI 시대에는 이러한 연결이 더욱 중요하다.

GPU의 연산능력이 아무리 높아도 HBM이 데이터를 충분히 공급하지 못하면 전체 성능이 제한된다. HBM이 충분하더라도 첨단 패키징 생산능력이 부족하면 AI 가속기를 원하는 만큼 생산하기 어렵다.

결국 ‘반도체란 무엇인가’를 이해한다는 것은 개별 제품보다 설계·제조·메모리·패키징·공급망의 연결구조를 이해하는 것이다.

함께 읽으면 좋은 글

반도체 심화편 — 미세공정·수율·밸류체인에서 HBM·HBF까지
반도체 산업 분석 — 국가·기업·기술·투자 패권 경쟁

출처 및 참고자료

– Semiconductor Industry Association, Semiconductors 101
https://www.semiconductors.org/semiconductors-101/what-are-semiconductors/

– Samsung Semiconductor, DRAM
https://semiconductor.samsung.com/kr/dram/

– Samsung Semiconductor, HBM
https://semiconductor.samsung.com/kr/dram/hbm/

– SK hynix Newsroom, HBM
https://news.skhynix.com/en/become-a-semiconductor-expert-with-sk-hynix-hbm/

– TSMC, Dedicated Foundry / Technology
https://www.tsmc.com/english/dedicatedFoundry/technology

– Intel, Process and Packaging Technology
https://www.intel.com/content/www/us/en/newsroom/resources/intel-technology-roadmaps-milestones.html

– Wikimedia Commons, Silicon wafer image reference
https://commons.wikimedia.org/wiki/File:Silicon_wafer_close_view.jpg

– Wikimedia Commons, DRAM module image reference
https://commons.wikimedia.org/wiki/File:RAM_Module_(SDRAM-DDR4).jpg
